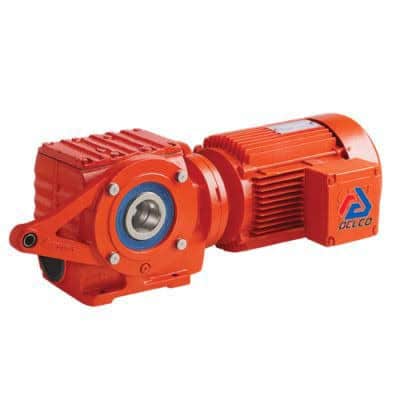

کاتالوگ موتور گیربکس sew؛ راهنمای خواندن و انتخاب مشخصات
جست‌وجوی کاتالوگ موتور گیربکس sew معمولاً زمانی آغاز می‌شود که قرار است برای یک خط تولید، نوار نقاله، دستگاه بسته‌بندی یا سامانه انتقال مواد، مشخصات فنی یک محرک بررسی شود. کاتالوگ فقط فهرستی از مدل‌ها نیست؛ اطلاعاتی مانند توان موتور، نسبت تبدیل، دور خروجی، گشتاور، نوع نصب و شرایط کاری را در اختیار کاربر می‌گذارد تا انتخاب بر پایه نیاز واقعی دستگاه انجام شود. خواندن نادرست یک عدد یا نادیده‌گرفتن شرایط محیطی ممکن است به انتخاب نامتناسب و اختلال در عملکرد تجهیز منجر شود. در این راهنما، اجزای مهم کاتالوگ و روش استفاده از اطلاعات آن را مرور می‌کنیم. فیدیران نیز برای بررسی مشخصات و تطبیق گزینه‌ها با کاربرد صنعتی، همراه شماست.
کاتالوگ موتور گیربکس چه اطلاعاتی ارائه می‌کند؟
کاتالوگ فنی مجموعه‌ای از داده‌های مربوط به موتور و گیربکس را یک‌جا ارائه می‌دهد. در بخش موتور معمولاً توان نامی، ولتاژ، فرکانس، جریان، سرعت چرخش، درجه حفاظت و کلاس عایقی درج می‌شود. اطلاعات گیربکس نیز می‌تواند نسبت تبدیل، دور خروجی، گشتاور مجاز، آرایش شفت و موقعیت نصب را شامل شود.
برخی جداول، ترکیب‌های قابل استفاده موقعیت نصب را شامل شود.
برخی جداول، ترکیب‌های قابل استفاده موتور وها معمولاً به چند بخش تقسیم شده‌اند و هر بخش به ویژگی خاصی اشاره دارد. ساختار کد در هر خانواده محصول ممکن است متفاوت باشد؛ بنابراین بهتر است به راهنمای همان بخش از کاتالوگ رجوع شود و از برداشت بر اساس شباهت ظاهری کدها خودداری کنید.
کاتالوگ همچنین ممکن است شرایط کارکرد، ضرایب سرویس، محدودیت بار شعاعی و محوری و اطلاعات روان‌کاری را مشخص کند. این داده‌ها برای انتخاب درست اهمیت دارند، چون صرفاً برابر بودن توان نامی دو مجموعه به معنای یکسان بودن قابلیت آن‌ها در کاربرد واقعی نیست.
چگونه کاتالوگ موتور گیربکس sew را بخوانیم؟
برای شروع، نوع کاربرد و خانواده گیربکس مورد نظر را مشخص کنید. سپس در جدول‌های کاتالوگ، ترکیب موتور و گیربکس را بر اساس توان و نسبت تبدیل بررسی کنید. نتیجه باید با سرعت و گشتاور مورد نیاز دستگاه هماهنگ باشد. اگر فقط توان موتور را ملاک قرار دهید، ممکن است دور خروجی یا گشتاور مجموعه برای فرایند مناسب نباشد.
نسبت تبدیل نشان می‌دهد سرعت ورودی چگونه به سرعت خروجی تبدیل می‌شود. به‌طور ساده، با افزایش نسبت تبدیل، دور خروجی کاهش می‌یابد و در شرایط مناسب گشتاور خروجی افزایش پیدا می‌کند. بااین‌حال، بازده گیربکس و محدودیت‌های مکانیکی نیز باید در نظر گرفته شوند. برای محاسبه دقیق، اطلاعات موتور، نسبت تبدیل و داده‌های عملکردی درج‌شده در کاتالوگ را با هم بخوانید.
در مرحله بعد، به نوع نصب توجه کنید. نصب پایه‌دار، فلنجی یا شفت‌دار، هرکدام به فضای متفاوت و اتصال مکانیکی متناسب نیاز دارند. موقعیت نصب هم می‌تواند بر روان‌کاری و چیدمان اجزا اثر بگذارد. فیدیران می‌تواند در تفسیر مشخصات و تطبیق آن‌ها با شرایط نصب به شما کمک کند.
انتخاب توان، دور خروجی و گشتاور
انتخاب توان باید با بار واقعی دستگاه و الگوی کار آن سازگار باشد. دستگاهی که هنگام راه‌اندازی بار سنگین دارد یا در طول روز پیوسته کار می‌کند، با تجهیزی که فقط در بازه‌های بار، تعداد دفعات سبک استفاده می‌شود، نیاز یکسانی ندارد. نوع بار، تعداد دفعات روشن و خاموش‌شدن، زمان کارکرد و احتمال گیرکردن یا شوک مکانیکی باید مشخص شوند.
دور خروجی را از نیاز فرایند به دست آورید. برای نمونه، سرعت یک نوار نقاله به قطر غلتک و سرعت خطی مورد نیاز وابسته است. اگر دور خروجی انتخاب‌شده با این مقادیر هماهنگ نباشد، عملکرد کل خط تغییر می‌کند. پس از تعیین دور، نسبت تبدیل مناسب را با توجه به سرعت موتور و گزینه‌های موجود در کاتالوگ بررسی کنید.
گشتاور خروجی نیز باید برای حرکت‌دادن بار و حفظ عملکرد در شرایط کاری کافی باشد. هنگام مقایسه، گشتاور نامی را از گشتاور مورد نیاز کاربرد جدا کنید و ضریب سرویس توصیه‌شده برای نوع کار را در نظر بگیرید. انتخاب بیش‌ازحد بزرگ نیز همیشه راهکار مناسبی نیست؛ وزن، ابعاد، فضای نصب و نحوه کنترل سیستم باید با نیاز واقعی تناسب داشته باشند.
توجه به شرایط کاری و نصب
محیط کار یکی از بخش‌هایی است که در انتخاب از روی کاتالوگ گاهی نادیده گرفته می‌شود. دمای محیط، گردوغبار، رطوبت، شست‌وشوی دوره‌ای و احتمال تماس با مواد خورنده می‌توانند بر انتخاب درجه حفاظت و تجهیزات جانبی اثر بگذارند. اگر موتور در فضای بسته نصب می‌شود، امکان گردش هوا و دفع گرما را نیز بررسی کنید.
بارهای ضربه‌ای یا تغییرات مکرر بار ممکن یا تغییرات مکرر بار ممکنری نیاز داشته باشند. برای کاربردهایی مانند بالابر، میکسر یا نوار نقاله سنگین، شرایط راه‌اندازی و توقف اهمیت ویژه‌ای دارند. نوع راه‌اندازی و کنترل دور نیز باید با موتور سازگار باشد و مشخصات الکتریکی با شبکه و سامانه کنترل مجموعه تطبیق داده شوند.
پیش از نهایی‌کردن انتخاب، ابعاد نقشه نصب، قطر و طول شفت، نوع اتصال، فضای دسترسی برای سرویس و جهت ورود کابل را کنترل کنید. همچنین اطلاعات پلاک تجهیز موجود را با مشخصات کاتالوگ تطبیق دهید. این کار به‌ویژه در زمان جایگزینی یک مجموعه قدیمی کمک می‌کند تا تفاوت‌های مهمی مانند دور، موقعیت نصب یا نوع اتصال از قلم نیفتد.
خطاهای رایج هنگام استفاده از کاتالوگ
یکی از خطاهای متداول، انتخاب بر اساس توان به‌تنهایی است. توان موتور بدون توجه به دور خروجی، گشتاور، ضریب سرویس و نوع بار تصویر کاملی از عملکرد مجموعه نمی‌دهد. خطای دیگر، اشتباه‌گرفتن نسبت تبدیل با سرعت خروجی یا فرض ثابت‌بودن دور در تمام شرایط بار است.
همچنین نباید شماره مدل را بدون بررسی همه اجزای کد فنی تفسیر کرد. یک حرف یا عدد می‌تواند نشان‌دهنده تفاوت در نصب، شفت، ترمز، انکودر یا ویژگی دیگری باشد. اگر کد به‌طور کامل خوانده نشود، ممکن است تجهیز انتخابی از نظر اتصال یا کارکرد با دستگاه سازگار نباشد.
برای کاهش خطا، پیش از مراجعه به کاتالوگ اطلاعات کاربرد مراجعه به کاتالوگ اطلاعات کاربرد را آماده کنید: نوع دستگاه، وزن یا ویژگی بار تعداد راه‌اندازی، شرایط محیطی و محدودیت‌های نصب. سپس نتایج را با مشخصات فنی و پلاک تجهیز مقایسه کنید. در صورت ابهام، بررسی فنی با کمک کارشناسان فیدیران می‌تواند از تصمیم‌گیری بر پایه حدس جلوگیری کند.
پرسش‌های متداول
کاتالوگ موتور گیربکس چه تفاوتی با پلاک مشخصات دارد؟
پلاک مشخصات اطلاعات همان موتور یا مجموعه نصب‌شده را نشان می‌دهد؛ کاتالوگ مجموعه‌ای از مدل‌ها، گزینه‌ها و داده‌های عملکردی را برای بررسی و انتخاب در اختیار می‌گذارد.
آیا توان موتور به‌تنهایی برای انتخاب کافی است؟
خیر. دور خروجی، گشتاور، نوع بار، ضریب سرویس، شرایط محیطی و نوع نصب نیز باید بررسی شوند.
نسبت تبدیل چه نصب نیز باید بررسی شوند.
نسبت تبدیل چه اثری بر عملکرد دارد؟
ن دور خروجی را تعیین می‌کند. تغییر آن می‌تواند سرعت خروجی و گشتاور در دسترس را تحت تأثیر قرار دهد؛ بازده و محدودیت‌های مجموعه نیز مهم‌اند.
برای جایگزینی موتور گیربکس قدیمی چه اطلاعاتی لازم است؟
کد کامل مدل، توان، دور خروجی، نسبت تبدیل، نوع نصب، مشخصات شفت، شرایط کاری و ابعاد اتصال را ثبت کنید. سپس این موارد را با کاتالوگ و مشخصات تجهیز جایگزین تطبیق دهید.
جمع‌بندی
کاتالوگ موتور گیربکس sew زمانی بیشترین کاربرد را دارد که اطلاعات آن در کنار نیاز واقعی دستگاه خوانده شود. توان، نسبت تبدیل، دور خروجی، گشتاور، نوع نصب و شرایط محیطی باید هم‌زمان بررسی شوند تا مجموعه انتخاب‌شده با بار و فرایند هماهنگ باشد. ثبت مشخصات کاربرد و تطبیق آن‌ها با داده‌های فنی، احتمال خطا را کاهش می‌دهد. فیدیران برای بررسی کاتالوگ و شناخت گزینه‌های متناسب با نیازهای صنعتی در کنار شماست
